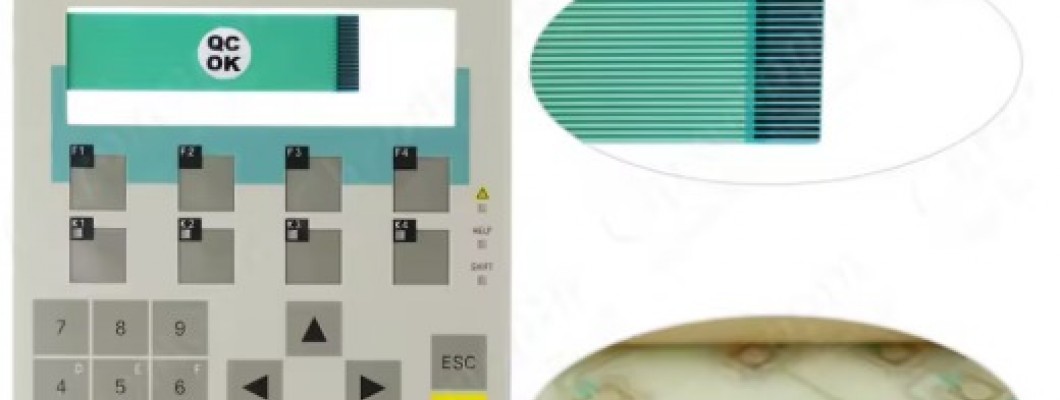

HMI Ekran ile Dokunmatik Panel Arasındaki Fark Nedir?

Endüstriyel otomasyon sistemlerinde kullanılan HMI cihazları, operatörün makineyi izlemesini ve kontrol etmesini sağlar. Günlük kullanımda “HMI ekran” ve “dokunmatik panel” ifadeleri çoğu zaman aynı parçayı tanımlamak için kullanılsa da teknik olarak farklı bileşenlerdir. Arızalı parçanın doğru belirlenmesi, gereksiz maliyetlerin ve yanlış ürün siparişlerinin önüne geçer.

HMI Ekran Nedir?

HMI ekran, cihazın grafik ve bilgileri görüntüleyen LCD bölümüdür. Makinenin çalışma durumu, sıcaklık, basınç, hız, alarm mesajları ve üretim verileri bu ekran üzerinde gösterilir. LCD ekran yalnızca görüntü üretir; kullanıcının dokunma hareketlerini doğrudan algılamaz.

Ekranda çizgiler oluşması, renklerin bozulması, görüntünün kararması, titreme veya tamamen görüntü kaybı yaşanması genellikle LCD ekran, arka aydınlatma ya da görüntü devresiyle ilgili bir soruna işaret eder.

Dokunmatik Panel Nedir?

Dokunmatik panel, LCD ekranın ön kısmında bulunan ve kullanıcının parmak ya da özel kalemle verdiği komutları algılayan katmandır. Endüstriyel HMI cihazlarında dirençli veya kapasitif dokunmatik teknolojileri kullanılabilir.

Görüntü normal olduğu hâlde cihaz dokunmalara tepki vermiyorsa, yanlış noktayı algılıyorsa veya ekranın bazı bölgeleri çalışmıyorsa sorun çoğunlukla dokunmatik paneldedir. Bazı durumlarda kalibrasyon işlemi problemi çözebilir. Fiziksel hasar veya bağlantı arızası varsa panel değişimi gerekebilir.

HMI Cihazı Bu Parçalardan Farklı mıdır?

Komple HMI cihazı; LCD ekran, dokunmatik panel, işlemci kartı, haberleşme bağlantıları, güç devresi ve yazılımı bir arada barındırır. Bu nedenle “HMI ekran” ifadesi bazen komple cihaz anlamında kullanılır. Ancak yedek parça siparişi sırasında yalnızca LCD ekran mı, dokunmatik yüzey mi yoksa komple HMI cihazı mı gerektiği açıkça belirlenmelidir.

Doğru Parça Nasıl Seçilir?

Seçim yaparken HMI cihazının marka, model ve sipariş numarası kontrol edilmelidir. Ekran boyutu aynı olsa bile çözünürlük, bağlantı soketi, dokunmatik teknoloji ve montaj ölçüleri farklı olabilir. Arıza tespiti yapılmadan satın alınan parça cihazla uyumsuz çıkabilir.

E-Global Tedarik üzerinden HMI ekran, dokunmatik panel ve endüstriyel otomasyon yedek parçalarını inceleyebilirsiniz. Doğru ürün koduyla yapılan seçim, bakım süresini kısaltır, üretim kaybını azaltır ve cihazın yeniden güvenli biçimde çalıştırılmasına yardımcı olur.
