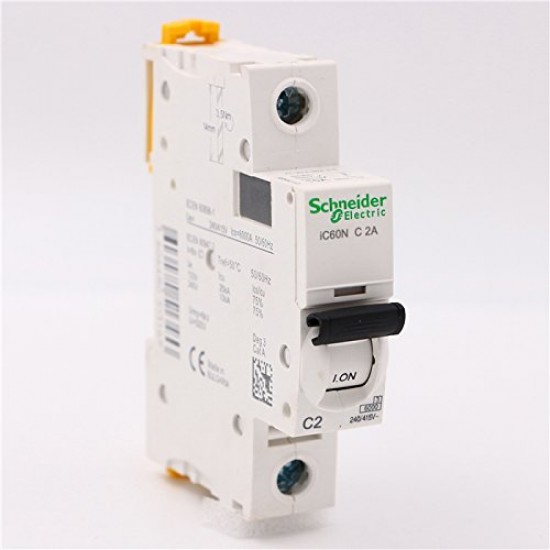

Schneider Acti9 iC60N C2A Otomatik Sigorta

Ürün kodu: A9F74102
Seri: Acti9 iC60N
Marka: Schneider Electric
Ürün türü: Minyatür devre kesici
Temel değerler: 1 kutup, 2 A, C eğrisi

Schneider Electric A9F74102, Acti9 iC60N ürün ailesinde bulunan tek kutuplu, 2 A nominal akımlı ve C açma eğrisine sahip minyatür devre kesicidir. Kontrol devrelerini, küçük güç kaynaklarını, otomasyon ekipmanlarını ve düşük akımlı hatları aşırı yük ve kısa devre akımlarına karşı korumak için kullanılır.

Ürün termik ve manyetik açma mekanizmalarını birlikte kullanır. Termik bölüm uzun süreli aşırı akımlarda devreyi gecikmeli olarak açar. Manyetik bölüm ise yüksek kısa devre akımlarında çok hızlı tepki verir. C eğrisi, nominal akımın kısa süreli birkaç katına ulaşan ilk çalışma akımlarını tolere edebilen genel endüstriyel yükler için uygundur.

A9F74102’nin nominal akımı 2 A, kutup sayısı 1P’dir. Kesme kapasitesi IEC/EN 60898-1 standardına göre 6 kA, IEC/EN 60947-2 standardına göre 50 kA seviyesinde belirtilir. Kesme kapasitesi kullanılacak şebeke gerilimi ve test koşullarıyla birlikte değerlendirilmelidir.

Acti9 iC60N; DIN ray üzerine monte edilir. Visitrip göstergesi, aşırı akım nedeniyle açmış devrenin panoda daha hızlı tespit edilmesine yardımcı olur. Ürün endüstriyel izolasyon amacıyla kullanılabilse de bakım sırasında güvenli enerji kesme prosedürleri ayrıca uygulanmalıdır.

Sigorta seçiminde yalnızca 2 A değeri yeterli değildir. Kablo kesiti, yük tipi, kalkış akımı, ortam sıcaklığı, kısa devre seviyesi ve üst koruma elemanıyla seçicilik değerlendirilmelidir. Elektronik kart korumasında yarı iletken sigortasının yerine doğrudan kullanılmamalıdır.
