Phoenix Contact 2833576 PR2-B Röle Soketi

Phoenix Contact PR2-B 2833576 Endüstriyel Röle Soketi

Ürün kodu: 2833576
Kodun eski yazımı: 28 33 576
Marka: Phoenix Contact
Ürün serisi: PR2-B
Ürün türü: Endüstriyel röle soketi
Uyumlu röle ailesi: Phoenix Contact REL-IR
Uyumlu kontak yapısı: 2 veya 4 değiştirici kontaklı röleler
Bağlantı yöntemi: Vidalı terminal
Montaj biçimi: NS 35/7,5 DIN ray
Terminal yapısı: 1/3 katlı terminal düzeni
Aksesuar bağlantısı: Giriş ve parazit bastırma modülü takılabilir
Belirtilen kontak kapasitesi: Uygulamaya ve takılan röleye bağlı olarak 10–12 A, 300 V AC sınıfı

Ürünün Phoenix Contact sipariş numarası 2833576, eski boşluklu gösterimi ise 28 33 576 şeklindedir. Kaynaklarda ürünün PR2-B röle soketi olduğu; REL-IR ailesindeki iki veya dört değiştirici kontaklı endüstriyel rölelerle kullanılabildiği, vidalı terminallere ve NS 35/7,5 ray montajına sahip olduğu belirtilmektedir.

Phoenix Contact 2833576, eski kodlama biçimiyle 28 33 576, endüstriyel otomasyon panolarında takılabilir tip rölelerin güvenli ve düzenli biçimde bağlanması için kullanılan PR2-B serisi röle soketidir. Ürün, Phoenix Contact REL-IR ailesinde bulunan iki veya dört değiştirici kontaklı endüstriyel rölelerle birlikte kullanılmak üzere tasarlanmıştır.

Röle soketi, kontrol rölesi ile saha kabloları arasında mekanik ve elektriksel bağlantı oluşturur. Rölenin doğrudan pano kablolarına lehimlenmesini engelleyerek arıza veya bakım sırasında rölenin kolayca çıkarılıp değiştirilmesine imkân verir. Bu özellik, üretim hatlarında bakım süresinin kısaltılmasına ve pano bağlantılarının korunmasına yardımcı olur.

2833576, 35 mm DIN ray sisteminin NS 35/7,5 ölçüsüne monte edilebilir. Vidalı terminal bağlantıları; bobin, ortak kontak, normalde açık ve normalde kapalı kontak kablolarının sağlam biçimde bağlanmasını sağlar. Terminal vidaları uygun sıkma torkuyla kullanılmalı ve iletken kesiti soketin izin verdiği bağlantı aralığına göre seçilmelidir. Çok telli iletkenlerde kablo yüksüğü kullanılması daha düzenli bir bağlantı sağlayabilir.

PR2-B soket üzerinde giriş, gösterge veya parazit bastırma modülleri için bağlantı olanağı bulunur. Uygun koruma modülü kullanıldığında röle bobininin enerjisi kesilirken oluşan gerilim darbelerinin PLC çıkışına veya kontrol elektroniğine ulaşması azaltılabilir. Seçilecek modülün AC ya da DC bobin gerilimiyle uyumlu olması gerekir.

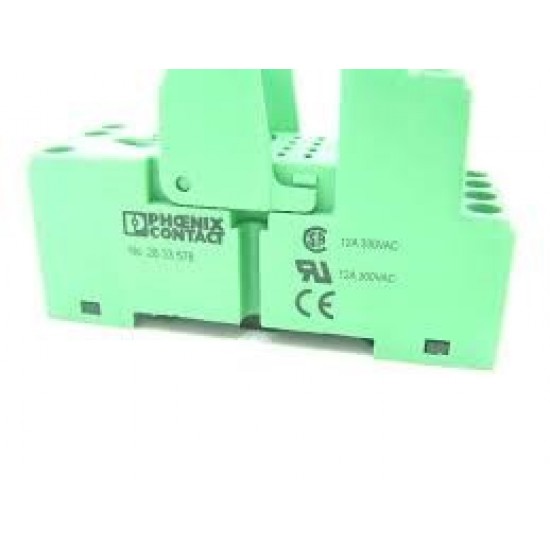

Ürün üzerinde veya farklı satış kaynaklarında 10 A, 12 A ve 300 V AC gibi değerler görülebilir. Bunlar soketin ve kullanılan rölenin kontak kapasitesiyle birlikte değerlendirilmelidir; 300 V AC bir bobin gerilimi olarak kabul edilmemelidir. Sipariş öncesinde kullanılacak REL-IR rölenin pin düzeni, bobin gerilimi, kontak sayısı ve yük akımı doğrulanmalıdır. Röle ürünle birlikte sunuluyorsa rölenin ayrı sipariş numarası da kontrol edilmelidir.

Katalog notu: Bu ürün temel olarak röle soketidir. Üründe  bir röle bulunumamaktadır.
