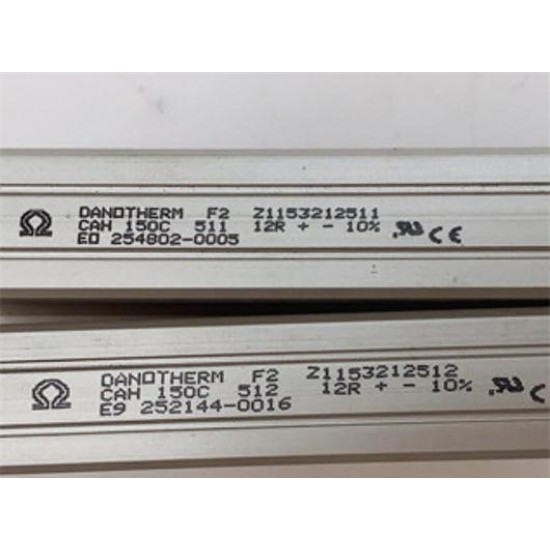

F2 Z1153212512 and F2 ZH3213140506 4R0 %10+-

Ürün kodları: F2 Z1153212512 / F2 ZH3213140506
Marka: Danotherm
Ürün türü: Endüstriyel güç ve şarj direnci
Direnç değeri: 4R0 varyantında 4 Ω
Tolerans: ±%10

F2 Z1153212512 ve F2 ZH3213140506, ABB sürücü ve güç elektroniği sistemlerinde karşılaşılan Danotherm endüstriyel güç direnci kodlarıdır. Ürünler; DC bara ön şarjı, kondansatör şarj akımının sınırlandırılması, enerjinin ısıya dönüştürülmesi veya güç devresindeki akım darbelerinin kontrol edilmesi amacıyla kullanılabilir.

F2 ZH3213140506 kodlu CBH 215 CH 506 4R0 varyantı, 4 Ω direnç değerine sahiptir. Ürün başlığındaki ±%10 ifadesi, gerçek direnç değerinin nominal değerin yüzde 10 altında veya üzerinde olabileceğini belirtir. Direnç değeri montajdan önce dört telli ölçüm yapabilen uygun bir ohmmetreyle kontrol edilmelidir.

Ön şarj uygulamasında direnç, cihaz ilk enerjilendirildiğinde DC bara kondansatörlerine akan yüksek ani akımı sınırlar. Bara belirlenen gerilime ulaştığında kontaktör veya röle direnci devre dışı bırakır. Bypass kontaktörü kapanmazsa direnç sürekli akım altında kalabilir ve kısa sürede aşırı ısınabilir.

Bu dirençler inverterler, endüstriyel sürücüler, UPS cihazları, konvertörler ve ABB güç ünitelerinde kullanılabilir. Ürün yalnızca direnç değerine göre seçilmemelidir. Sürekli güç kapasitesi, darbe enerjisi, çalışma süresi, gövde ölçüsü, bağlantı terminalleri ve soğutma koşulları da orijinal parçayla aynı olmalıdır.

Montaj sırasında direnç çevresinde yeterli hava dolaşımı sağlanmalı ve ısıya duyarlı kablolar gövdeden uzak tutulmalıdır. Değişim sırasında F2 Z1153212512 ile F2 ZH3213140506 kodları otomatik olarak eşdeğer kabul edilmemeli; cihaz etiketi ve mekanik ölçüler doğrulanmalıdır.
