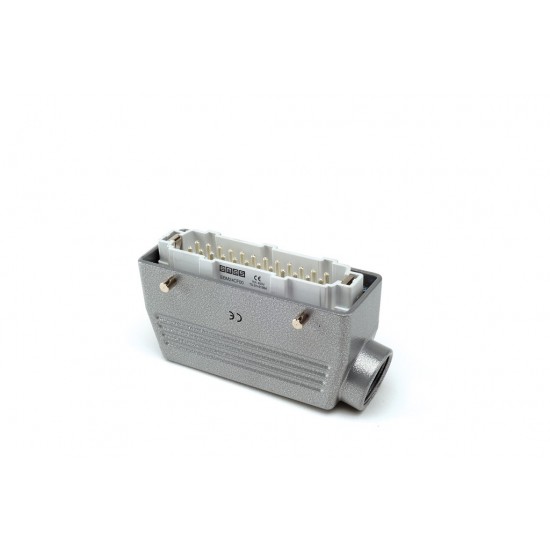

EMAS EBM24FU10 24 Kontaklı Uzatma Fişi

Ürün kodu: EBM24FU10
Marka: EMAS
Ürün türü: Metal gövdeli çok kontaklı uzatma fişi
Kontak sayısı: 24
Çalışma akımı: 16 A
Kablo girişi: Yandan

EMAS EBM24FU10, endüstriyel makine ve otomasyon sistemlerinde birden fazla güç veya kumanda hattının tek konnektör üzerinden taşınmasını sağlayan 24 kontaklı metal gövdeli uzatma tipi fiştir. Yandan kablo girişli yapısı, kablonun konnektör eksenine dik yönlendirilmesi gereken dar montaj alanlarında avantaj sağlar.

Ürünün nominal çalışma akımı 16 A, yalıtım gerilimi 690 V ve darbe dayanım gerilimi 6 kV’tur. Kontaklar arası dielektrik dayanım 3000 V AC, gövde ile kontak arasındaki dayanım ise 1890 V AC seviyesindedir. İzolasyon direnci 500 V DC test geriliminde en az 10 MΩ olarak belirtilir.

EBM24FU10, AC-15 kullanım kategorisine uygun kumanda uygulamalarında değerlendirilebilir. Makine kontrol kabloları, motor ve sensör bağlantıları, kalıp değiştirme sistemleri, hareketli makine üniteleri ve pano bağlantılarında kullanılabilir. Her kontak üzerinden geçirilecek akım, kablo kesiti ve ortam sıcaklığı birlikte değerlendirilmelidir.

Ürünün çalışma sıcaklığı -40 ile +125 °C aralığındadır. Mekanik ömür en az 500, elektriksel ömür ise belirtilen koşullarda en az 100 çalışma çevrimi sınıfındadır. Sık bağlantı-sökme yapılan uygulamalarda kontak aşınması düzenli olarak kontrol edilmelidir.

Montaj sırasında kontak numaraları bağlantı şemasına göre eşleştirilmeli ve koruma iletkeni için doğru kontak kullanılmalıdır. EBM24FU10 yandan girişlidir; üstten girişli EBM24FU30 varyantıyla karıştırılmamalıdır. Karşılık gelen priz veya gövde parçasının aynı EMAS serisinde olması gerekir.
