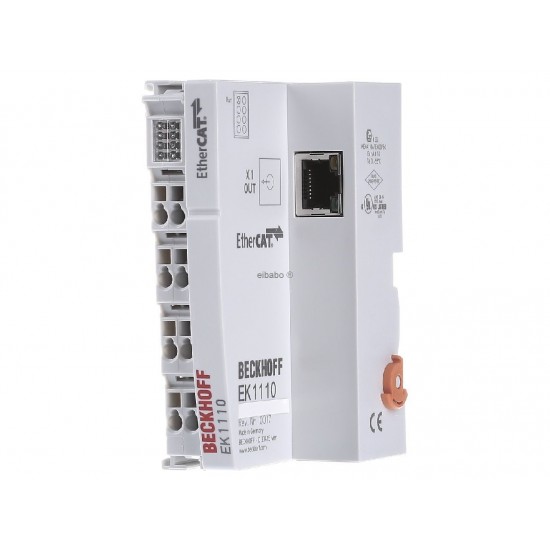

Beckhoff EK1110 EtherCAT Uzantısı

Ürün kodu: EK1110
Marka: Beckhoff
Ürün türü: EtherCAT ağ uzatma terminali
Bağlantı: 1 × RJ45
İletişim: 100BASE-TX EtherCAT

Beckhoff EK1110, bir EtherCAT terminal grubunun veya CX serisi Embedded PC terminal dizisinin sonuna takılarak EtherCAT ağının kablo üzerinden devam ettirilmesini sağlayan uzatma terminalidir. Cihaz, terminal grubundaki E-bus sinyallerini çalışma sırasında 100BASE-TX EtherCAT sinyaline dönüştürür.

EK1110 üzerinde bir adet RJ45 bağlantı noktası bulunur. Bu port üzerinden başka bir EtherCAT terminal segmentine veya bağımsız bir EtherCAT cihazına bağlantı yapılabilir. Uygun Cat.5 veya üzeri ekranlı endüstriyel Ethernet kablosuyla iki istasyon arasında 100 metreye kadar hat uzunluğu oluşturulabilir.

Ürün, EtherCAT ağının hat topolojisi şeklinde genişletilmesi gereken makinelerde kullanılır. Uzak I/O panoları, üretim hattının farklı bölümleri, robot hücreleri ve modüler makine bölümleri tek EtherCAT master üzerinden birbirine bağlanabilir. EK1110 standart Ethernet anahtarı değildir ve yalnızca EtherCAT ağ yapısı içerisinde kullanılmalıdır.

Cihazın elektronik beslemesi E-bus üzerinden sağlanır. Ayrı bir haricî güç kaynağı bağlantısı gerektirmez. E-bus verilerinin EtherCAT fiziksel katına çevrilmesi sürekli olarak yapıldığı için normal kullanımda özel bir parametreleme veya cihaz konfigürasyonu gerekmez.

EK1110 terminal dizisinin sonunda kullanılmalıdır. RJ45 portuna normal ofis Ethernet ağı, router veya uygun olmayan saha ağı bağlanmamalıdır. Montaj sırasında terminal kilidi, E-bus kontakları, kablo ekranlaması ve ağ portunun yönü kontrol edilmelidir. M8 bağlantılı EK1110-0008 varyantıyla karıştırılmamalıdır.
