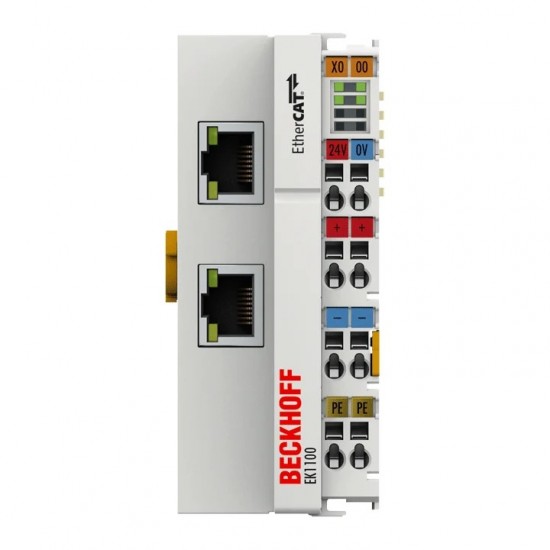

Beckhoff EK1100 EtherCAT Bağlayıcı

Ürün kodu: EK1100
Marka: Beckhoff
Ürün türü: EtherCAT terminal bağlayıcı
Besleme: 24 V DC
İletişim hızı: 100 Mbit/s

Beckhoff EK1100, EL serisi EtherCAT giriş-çıkış terminallerini 100BASE-TX EtherCAT ağına bağlamak için kullanılan endüstriyel haberleşme bağlayıcısıdır. Cihaz, Ethernet tabanlı EtherCAT verilerini terminal grubunun E-bus haberleşmesine aktarır ve bağlı I/O terminallerinin beslemesini sağlar.

EK1100 üzerinde giriş ve çıkış amacıyla kullanılan iki RJ45 EtherCAT portu bulunur. İletişim hızı 100 Mbit/s, cihazın veri aktarım gecikmesi yaklaşık 1 µs seviyesindedir. Cat.5 veya üzeri ekranlı Ethernet kablosuyla iki EtherCAT istasyonu arasında en fazla 100 metre bağlantı kurulabilir.

Cihaz 24 V DC ile çalışır ve izin verilen besleme aralığı nominal değerin -%15 ile +%20’sidir. E-bus tarafına 5 V seviyesinde en fazla 2 A besleme sağlayabilir. Güç kontakları üzerinden 24 V DC ve en fazla 10 A saha beslemesi aktarılabilir. Ethernet, besleme ve güç kontakları arasında 500 V elektriksel izolasyon bulunur.

EK1100, teorik olarak 65.534 adede kadar EtherCAT terminalinin bağlanmasını destekler. Gerçek terminal sayısı güç tüketimi, çevrim süresi ve kontrolcü kapasitesine göre belirlenmelidir. Ürün DIN raya monte edilir ve IP20 koruma sınıfına sahiptir.

Çalışma sıcaklığı yaklaşık -25 ile +60 °C arasındadır. Montaj sırasında EtherCAT giriş-çıkış portlarının yönü, terminal grubunun toplam E-bus tüketimi ve güç kontağı akımı kontrol edilmelidir. Standart Ethernet anahtarı gibi kullanılmamalıdır.
