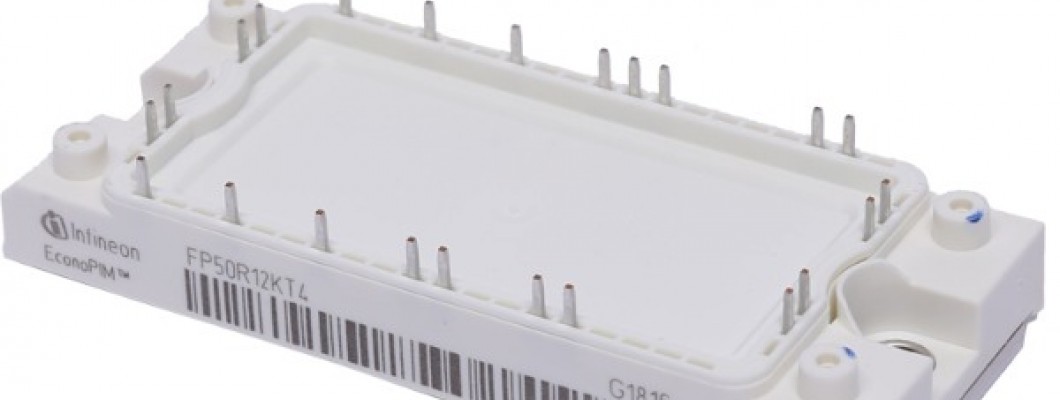

Arızalı IGBT Modülü Nasıl Anlaşılır?

IGBT modüller; inverter, motor sürücüsü, UPS, kaynak makinesi, güneş enerjisi sistemi ve endüstriyel güç kaynaklarında elektrik enerjisini kontrol etmek için kullanılır. Yüksek voltaj ve akım altında çalışan bu bileşenler; aşırı ısınma, kısa devre, yetersiz soğutma veya hatalı gate sinyali nedeniyle arızalanabilir. Peki, arızalı IGBT modülü nasıl tespit edilir?

IGBT Arızasının Belirtileri Nelerdir?

Arızalı bir IGBT modülünde cihazın hiç çalışmaması, sigorta attırması, hata kodu vermesi veya yük altında aniden kapanması gibi belirtiler görülebilir. Motor sürücülerinde düzensiz çalışma, motorda titreşim, faz kaybı ve düşük tork meydana gelebilir. Modül üzerinde yanık izi, çatlak, renk değişimi veya erimiş bağlantılar bulunması da ciddi arızaya işaret eder.

IGBT modülün normalden fazla ısınması her zaman modülün tek başına arızalı olduğu anlamına gelmez. Yetersiz soğutucu, kurumuş termal macun, gevşek bağlantı ya da bozuk gate sürücü devresi de aşırı ısınmaya neden olabilir.

Multimetre ile IGBT Kontrolü

Kontrol işleminden önce cihazın enerjisi tamamen kesilmeli ve DC bara kondansatörlerinin güvenli biçimde boşaldığı doğrulanmalıdır. Yüksek gerilimli sistemlerde ölçüm, yalnızca gerekli teknik bilgiye sahip kişiler tarafından gerçekleştirilmelidir.

Multimetre diyot testi moduna alınarak modülün collector ve emitter terminalleri kontrol edilebilir. Bir yönde diyot gerilim düşümü görülürken ters yönde açık devre okunması normal olabilir. Her iki yönde sıfıra yakın direnç ölçülmesi collector-emitter kısa devresini gösterebilir. İki yönde de beklenmeyen açık devre sonucu alınması ise iç bağlantı veya yarı iletken hasarı ihtimalini düşündürür.

Gate-emitter ve gate-collector uçları arasında çok düşük direnç görülmesi de gate yalıtımının bozulduğuna işaret edebilir. Ancak modül içindeki diyotlar ve farklı devre yapıları ölçüm sonuçlarını etkileyebileceğinden üreticinin bağlantı şeması incelenmelidir.

Arızanın Kaynağı Araştırılmalıdır

Arızalı IGBT’yi değiştirmeden önce gate sürücü kartı, doğrultucu, kondansatörler, soğutma sistemi ve yük tarafı kontrol edilmelidir. Aksi durumda yeni takılan modül de kısa sürede zarar görebilir. Kesin teşhis için statik multimetre kontrolüne ek olarak profesyonel test cihazlarıyla dinamik ölçüm yapılması gerekebilir.
