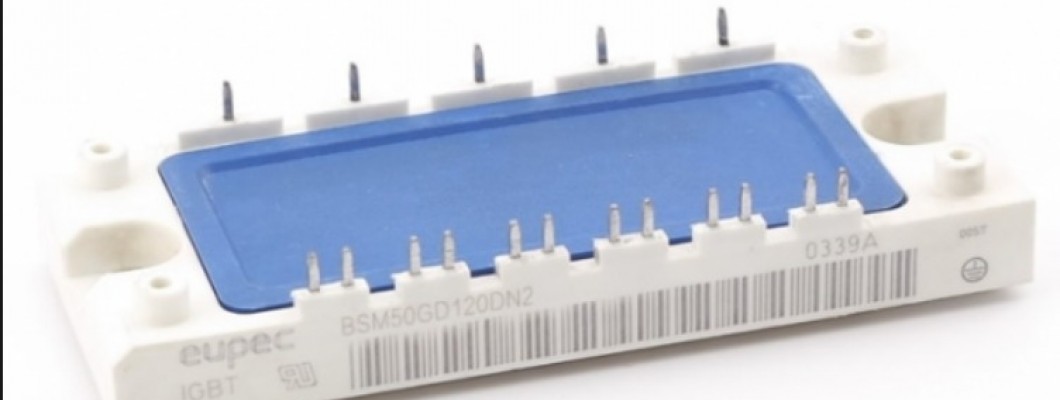

IGBT Modül Seçerken Voltaj ve Akım Hesabı

IGBT modül seçimi, güç elektroniği sistemlerinin güvenli ve verimli çalışması açısından kritik öneme sahiptir. Yalnızca yükün nominal voltaj ve akım değerlerine bakarak seçim yapmak yeterli değildir. Anahtarlama sırasında oluşabilecek gerilim darbeleri, kalkış akımları, çalışma sıcaklığı ve soğutma koşulları da hesaba katılmalıdır.

IGBT Voltaj Değeri Nasıl Belirlenir?

IGBT modülün collector-emitter gerilim değeri, sistemde oluşabilecek en yüksek DC bara geriliminden büyük olmalıdır. Örneğin 400 V AC ile çalışan üç fazlı bir sistemde doğrultma sonrasındaki DC bara gerilimi yaklaşık olarak şu şekilde hesaplanır:

DC bara gerilimi = AC gerilimi × 1,414

Buna göre:

400 V × 1,414 = 566 V DC

Ancak anahtarlama darbeleri ve şebeke dalgalanmaları nedeniyle 600 V değerinde bir IGBT seçmek güvenli olmayabilir. Bu tip uygulamalarda genellikle 1200 V sınıfındaki IGBT modüller tercih edilir. Genel olarak modülün voltaj kapasitesinin, sistemin maksimum bara geriliminden en az yüzde 20–30 daha yüksek olması önerilir.

IGBT Akım Değeri Nasıl Hesaplanır?

Akım hesabında yükün nominal çalışma akımının yanında kalkış, hızlanma ve ani yüklenme sırasında oluşan tepe akımları dikkate alınmalıdır. Temel seçim için şu yaklaşım kullanılabilir:

IGBT akım kapasitesi = Maksimum yük akımı × güvenlik katsayısı

Güvenlik katsayısı çoğu uygulamada 1,5 ile 2 arasında seçilir. Maksimum 50 A çeken bir motor sürücüsü için en az 75–100 A kapasiteli bir IGBT modül değerlendirilmelidir. Motorun kalkış akımı yüksekse veya sistem sürekli ağır yük altında çalışıyorsa daha yüksek akım kapasitesi gerekebilir.

Sıcaklık ve Soğutma Neden Önemlidir?

Ürün kataloğunda belirtilen maksimum akım değeri genellikle ideal sıcaklık koşulları için geçerlidir. Ortam sıcaklığı yükseldiğinde veya soğutucu yetersiz kaldığında modülün güvenle taşıyabileceği akım azalır. Bu nedenle iletim kayıpları, anahtarlama kayıpları, termal direnç, junction sıcaklığı ve kullanılacak soğutucunun kapasitesi birlikte değerlendirilmelidir.

Doğru IGBT Modül Nasıl Seçilir?

Doğru seçim için DC bara gerilimi, sürekli akım, tepe akımı, anahtarlama frekansı, kısa devre dayanımı ve çalışma sıcaklığı kontrol edilmelidir. Modülün mekanik ölçüleriyle gate sürücü devresine uyumluluğu da unutulmamalıdır.
